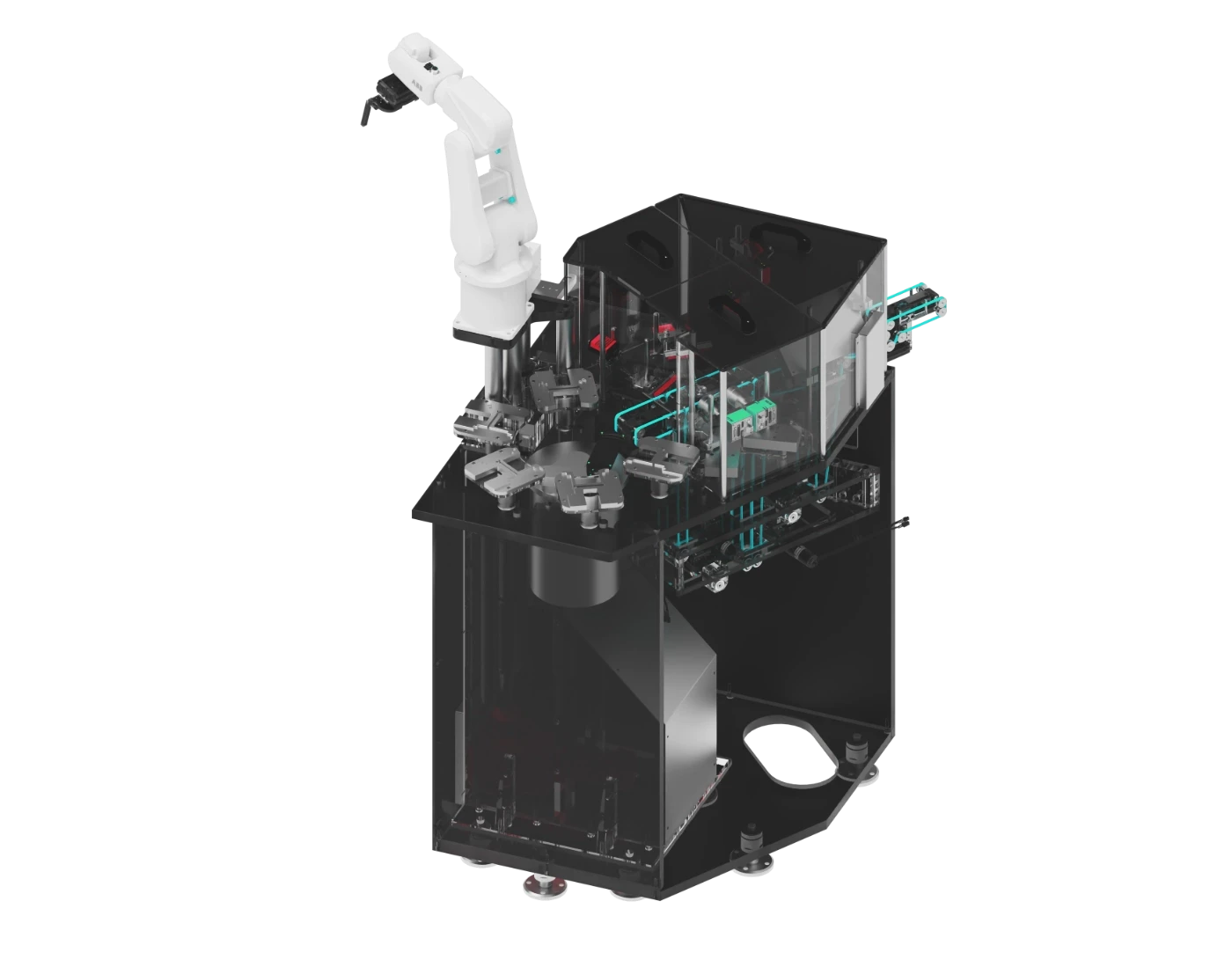

Wafer-Transport- und Prüfsystem

Effizienter Transport und präzise Prüfung von Wafern für die Halbleiterindustrie

Tech

Wafer-Transport- und Prüfsystem - WWT Engineering AG
Wafer-Transport- und Prüfsystem - WWT Engineering AG
Maximale Effizienz und Präzision im Wafer-Handling und Prüfen
Produktbeschreibung

Das Wafer-Transport- und Prüfsystem bietet eine hochpräzise und effiziente Lösung für den Transport und die Prüfung von Wafern in der Halbleiterindustrie. Mit modernster Sensortechnologie und automatisierten Transportmechanismen sorgt das System für eine sichere Handhabung und genaue Prüfung, um höchste Qualitätsstandards zu gewährleisten.

Konstruktion

Reinraumgeeignete Materialien, Hochfeste Legierungen, Präzisionskomponenten

Unsere umfassendes Angebot

Beratung, Design, Fertigung, Installation, Inbetriebnahme, Schulung, Wartung

Performance

Transportsystemgeschwindigkeit: bis zu 200 Wafer/Minute, Prüfgenauigkeit: ±0.001mm, Wafergrößen: 100mm bis 300mm Durchmesser

Produktvarianten

Standard, Hochgeschwindigkeit, Vollautomatisch

Benötigte Kennzahlen

Wafergrößen, Prüfanforderungen, Produktionskapazität, Qualitätskriterien

Wafer-Transport- und Prüfsystem - WWT Engineering AG
Wafer-Transport- und Prüfsystem - WWT Engineering AG
Performance

Hohe Transport- und Prüfungsgeschwindigkeit, Präzise und zuverlässige Prüfprozesse, Sichere Handhabung von empfindlichen Wafern

Anwendungsbeispiele

Transport und Prüfung von Halbleiterwafern, Photovoltaik-Wafern, Mikroelektronik-Wafern

Material- und Produkthandhabung

Halbleiterwafer, Photovoltaikwafer, Mikroelektronikwafer

Reinraumkompatibilität

Geeignet für Reinraumanwendungen in der Halbleiter- und Mikroelektronikfertigung

Zertifizierungen

ISO 9001, CE-Kennzeichnung, GMP-konform

Maßgeschneiderte Lösungen

Wir bieten ihnen maßgeschneiderte Lösungen für Ihre Problemstellungen.
